Osram Beleuchtungsmesser

Beitragvon meganie » Sonntag 2. September 2018, 16:56

Ich habe einen Osram Beleuchtungsmesser aus den 1930ern bekommen. Das Gerät ist voll funktionsfähig, der Messbereich liegt bei 0,4-4000 Lux.

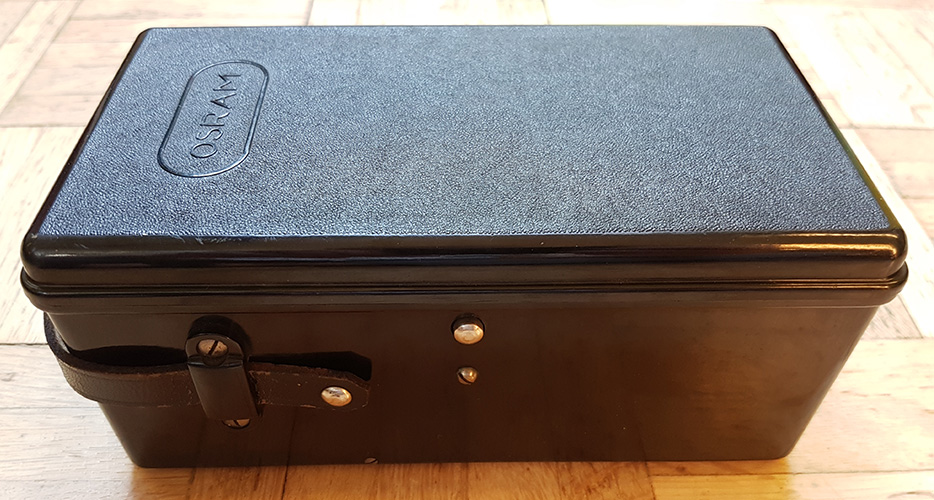

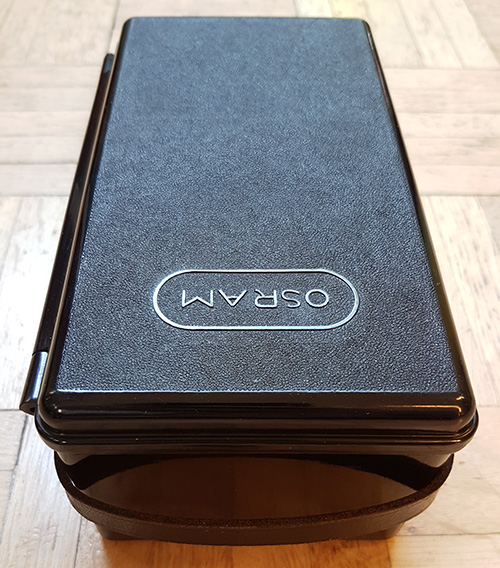

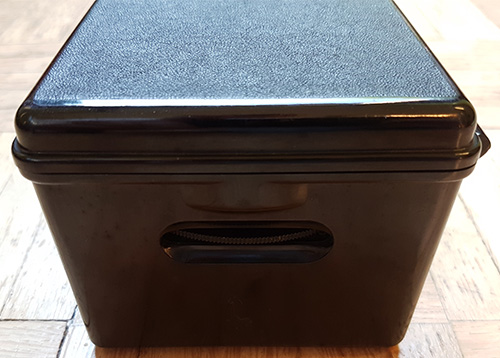

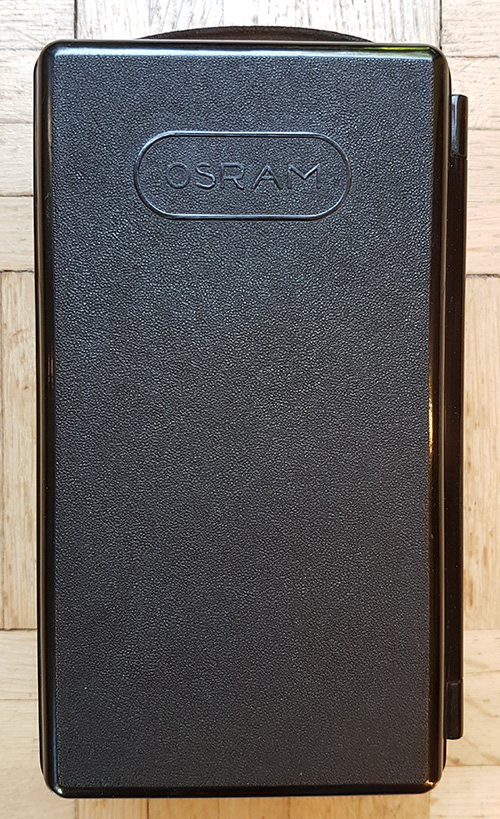

Oberseite - Leder Trageriemen - Stellrad

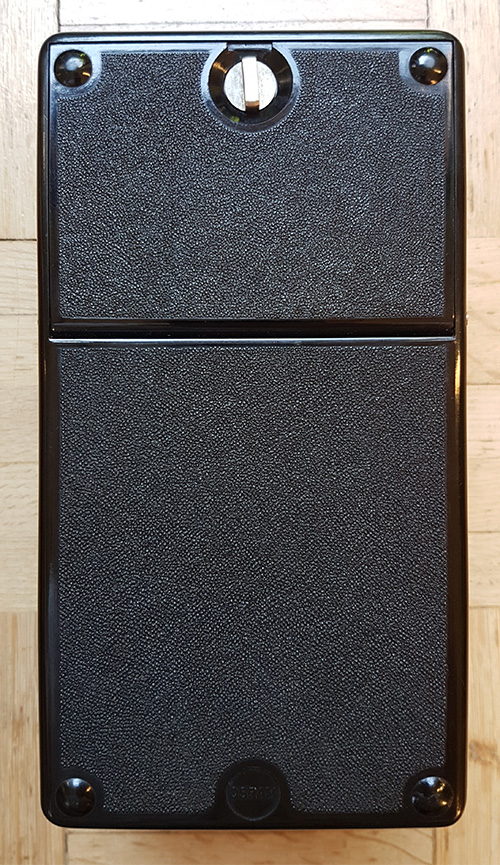

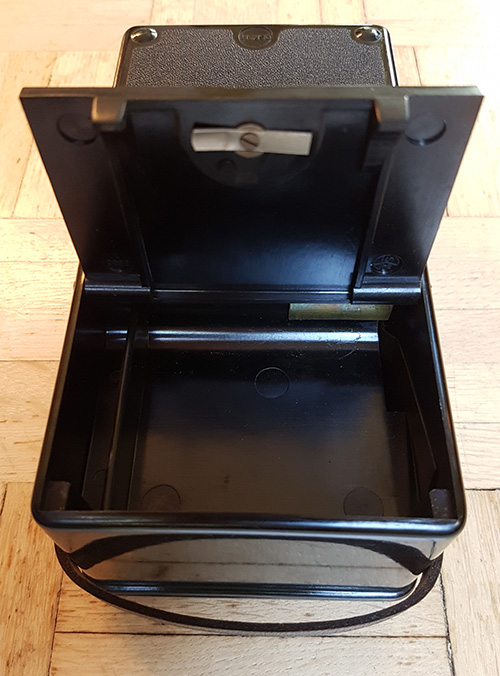

Unterseite mit Batteriefach für eine 4,5V Flachbatterie

Anschluss für einen Akku

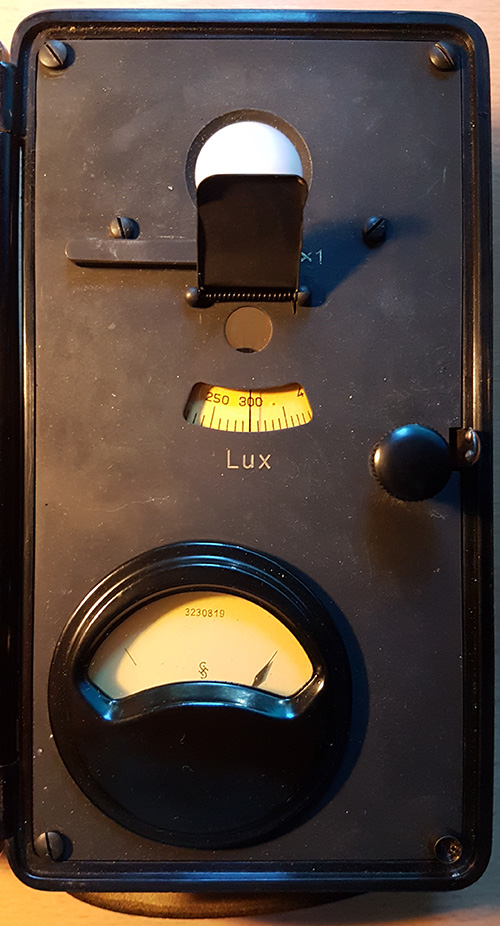

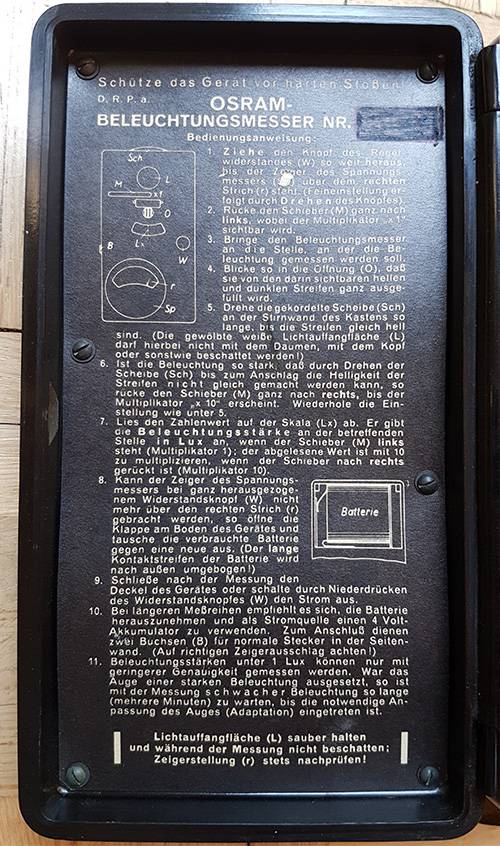

Bedienungsanleitung - Messgerät mit Lichtauffangfläche, Öffnung, Skala und Spannungsmesser

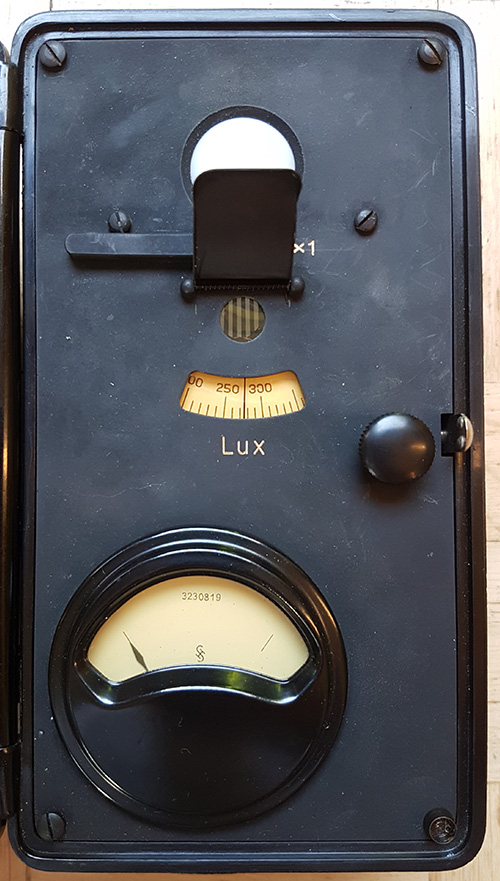

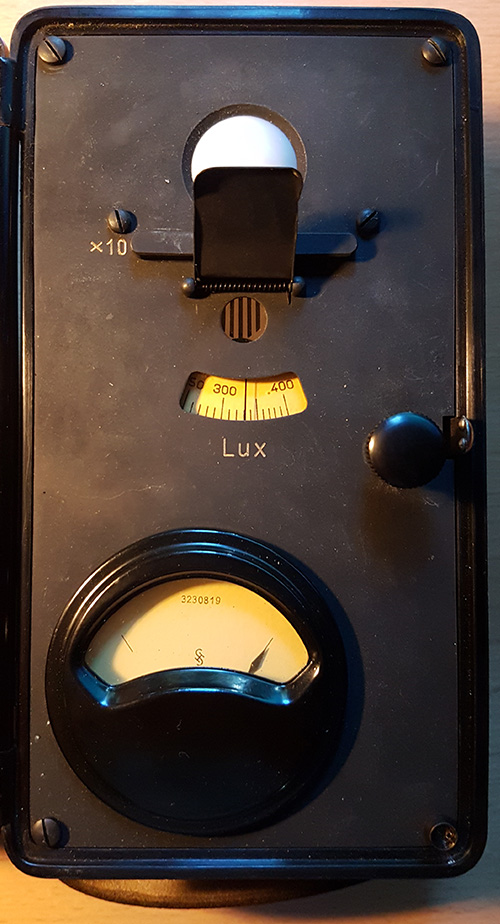

Während der Messung: zu geringe Einstellung - zu hohe Einstellung - richtige Einstellung - Messwert: 300 Lux
Benutzeravatar
meganie
aktives Mitglied

Beiträge: 101
Registriert: Montag 27. Februar 2017, 05:29
Wohnort: Hamburg

Re: Osram Beleuchtungsmesser

Beitragvon Glasei » Sonntag 2. September 2018, 22:05

Feines Gerät. :sm023:
Wenn ich mir die Funktionsweise ansehe, dürfte es sich um eine
auf Lux geeichte Widerstands - Meßbrücke handeln. :gidea:
Ihr da ohm ! Macht watt ihr volt !!!
Das Lichtparaden-Forum - Wir beleuchten alles ! :sm040:
Benutzeravatar
Glasei
Administrator

Beiträge: 4330
Registriert: Sonntag 13. März 2011, 00:19

Re: Osram Beleuchtungsmesser

Beitragvon meganie » Sonntag 2. September 2018, 23:00

Nein, die Funktion beruht auf dem Bunsenschen Fettfleckphotometer: Der regelbare Widerstand sorgt für eine konstante Spannung an einer internen Lampe, die als Vergleich zur Umgebungshelligkeit herangezogen wird. Durch das Drehen der Scheibe wird das einfallende Licht reguliert und auf die gleiche Stärke, wie die interne Referenz-Lampe gebracht.
Ich habe auch ein Osram Lichtheft zu dem Vorgänger-Gerät aus den 1920ern in meinen Thread hochgeladen, das auf die gleiche Weise funktioniert.
Benutzeravatar
meganie
aktives Mitglied

Beiträge: 101
Registriert: Montag 27. Februar 2017, 05:29
Wohnort: Hamburg

Re: Osram Beleuchtungsmesser

Beitragvon Glasei » Montag 3. September 2018, 17:57

Okaaaa - Danke für das PDF und den Tip ! :sm023:
Ihr da ohm ! Macht watt ihr volt !!!
Das Lichtparaden-Forum - Wir beleuchten alles ! :sm040:
Benutzeravatar
Glasei
Administrator

Beiträge: 4330
Registriert: Sonntag 13. März 2011, 00:19
